A G. 768. feladat (2022. január)

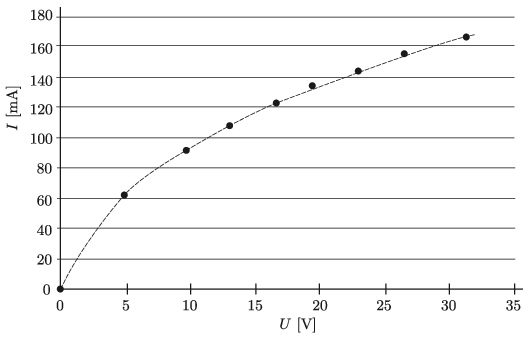

G. 768. Száz égőből álló, sorosan kapcsolt karácsonyfa-füzér egyik volfrámszálas izzójának áram-feszültség összefüggését láthatjuk az ábrán.

\(\displaystyle a)\) A grafikon alapján állapítsuk meg, hogy összesen mekkora elektromos teljesítményt vesz fel a teljes füzér, ha 230 V feszültségre kapcsoljuk!

\(\displaystyle b)\) Mekkora lesz a teljes felvett teljesítmény, ha csak tíz, sorosan kapcsolt égőből álló füzért kötünk 230 V-ra?

Megjegyzés: A második esetben az égők viszonylag rövid idő múlva kiégnek.

(4 pont)

A beküldési határidő 2022. február 18-án LEJÁRT.

Megoldás. \(\displaystyle a)\) A 100 égő mindegyikére 2,3  V feszültség jut, ehhez – a grafikon alapján – kb. 30 mA áramerősség tartozik. A százas füzér összteljesítménye tehát

\(\displaystyle 230~{\rm V}\cdot\left(3\cdot 10^{-2}~{\rm A}\right)\approx 7~{\rm W},\)

ekkora a teljes füzér teljesítményfelvétele üzemi körülmények között.

\(\displaystyle b)\) Ha csak 10 izzót kapcsolunk 230 V-re, mindegyikük feszültsége 23 V, ilyenkor az áramerősség kb. 145 mA, a felvett teljesítmény tehát kb. 33 W, az üzemi értéknek kb. 5-szöröse. (Nem meglepő tehát, hogy ilyen körülmények között valamelyik izzó hamar kiég.)
