A G. 860. feladat (2024. szeptember)

G. 860. Négy egyforma \(\displaystyle 1{,}5~\mathrm{V}\)-os ceruzaelem közül kettőt-kettőt sorosan kötünk, majd ezeket párhuzamosan, és az így kapott összeállításhoz csatlakoztatunk egy \(\displaystyle R=10~\Omega\)-os terhelést. A ceruzaelemek belső ellenállása \(\displaystyle r=1~\Omega\).

\(\displaystyle a)\) Adjuk meg az áramkör kapcsolási rajzát!

\(\displaystyle b)\) Mekkora áram folyik a terhelésen?

\(\displaystyle c)\) Vizsgáljuk meg, hogy milyen változással jár, ha először a két-két ceruzaelemet párhuzamosan kötjük, majd ezeket sorosan!

(3 pont)

A beküldési határidő 2024. október 15-én LEJÁRT.

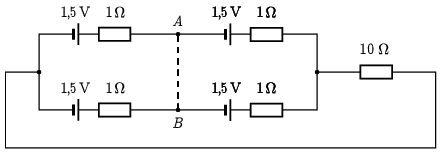

Megoldás. Az áramkör kapcsolási rajza:

Vegyük észre, hogy a kapcsolási rajzon látható \(\displaystyle A\) és \(\displaystyle B\) pontok ekvipotenciálisak, vagyis ha ezt a két pontot összekötjük, akkor az összeköttetésen nem folyik áram. Ez azt jelenti, hogy a feladatban leírt kétféle kapcsolás egyáltalán nem különbözik egymástól.

A négy egyforma ceruzaelem helyettesíthető egy 3 V-os teleppel, melynek a belső ellenállása \(\displaystyle 1\,\Omega\). Ennek megfelelően a \(\displaystyle 10\,\Omega\)-os ellenálláson \(\displaystyle I=\tfrac{3\,\mathrm{V}}{11\,\Omega}=0{,}27\,\mathrm{A}\) áram folyik.

Megjegyzés: Ha a négy ceruzaelem nem egyforma, akkor sokkal bonyolultabb a számolás, és a kétféle kapcsolás eltérő eredményre vezet.
