A P. 5523. feladat (2023. november)

P. 5523. Egy szabályos hatszög alapterületű szoba három szomszédos falát síktükör borítja. A szoba közepén világít egy lámpa. Hány képe keletkezik a lámpának?

Példatári feladat nyomán

(5 pont)

A beküldési határidő 2023. december 15-én LEJÁRT.

Megoldás. Általános megfontolások a síktükrök képalkotásáról, amelyek nem tartoznak szorosan a feladathoz, de a megoldás megértését segíthetik.

Ha egy (pirosan jelölt) pontszerűnek tekinthető \(\displaystyle L\) lámpa fényének egy része a függőleges \(\displaystyle T\) síktükörre esik, akkor ezek a fénysugarak úgy verődnek vissza, mintha a lámpa a \(\displaystyle T\)-re vonatkoztatott, geometriai értelemben vett tükrözött \(\displaystyle L_1\) pontjából indultak volna ki (1. ábra). (Az ábrán a fénysugarak vízszintes síkra vett vetületét tüntettük fel. Ezen a vetületi képen a tükör egyenes szakasznak látszik.)

1. ábra

Nyilvánvaló, hogy a tükröződésben csak azok a fénysugarak vesznek részt, amelyek ténylegesen elérik a tükröt; ezeket zöld vonalakkal jelöltük. A tükröt elkerülő (pirosan jelölt) fénysugarak irányváltoztatás nélkül haladnak tovább. Ha a visszaverődő (zöld) fénysugarak útjában valahol egy \(\displaystyle M\) megfigyelő tartózkodik és az \(\displaystyle L_1\) pont felé néz, ott a lámpa látszólagos (virtuális) képét látja.

Előfordulhat, hogy a \(\displaystyle T_1\) tükrön visszaverődő fénysugarak egy része egy másik, \(\displaystyle T_2\)-vel jelölt tükörre esik (2. ábra).

2. ábra

Ilyenkor a második tükörről úgy verődnek vissza a fénysugarak, mintha az \(\displaystyle L_1\) virtuális kép \(\displaystyle T_2\)-re vett tükörképéből, az \(\displaystyle L_2\) pontból indultak volna el.

A tükörképet azok a fénysugarak hozzák létre, amelyek ténylegesen elérték a megfelelő tükröt. Az \(\displaystyle M\) pontban álló megfigyelő például mindkét tükörképet lárhatja, ha a fejét megfelelő irányba fordítja. Az \(\displaystyle M_1\) pontbeli szemlélő csak \(\displaystyle L_1\)-et látja, az \(\displaystyle M_2\) pontból pedig egyik tükörképet sem észlelheti.

Az eljárás tovább is folytatható. Ha a \(\displaystyle T_2\) tükörről visszavert sugarak egy része eléri \(\displaystyle T_1\)-et (a 2. ábrán nem ez a helyzet), azok egy harmadik tükörképet hoznak létre és így tovább.

Térjünk most rá az eredeti feladat megoldására. Jelöljük az elrendezésnek valamely vízszintes síkra való vetületén a \(\displaystyle T_1\), \(\displaystyle T_2\) és \(\displaystyle T_3\) jelű tükröket kék, a nem tükröző falakat fekete, az \(\displaystyle L\) lámpát pedig piros színnel (3. ábra).

3. ábra

Vizsgáljuk először a fényforrásból a \(\displaystyle T_1\) tükör felé induló, de a visszaverődésük után másik tükröt már nem érintő fénysugarakat. Ezek a fénysugarak úgy haladnak, mintha az \(\displaystyle L_1\) virtuális képpontból indultak volna el, a szemünk tehát ott látja \(\displaystyle L\) egyik tükörképét (4. ábra). Ezeket a fénysugarakat a megfigyelő a 4. ábra szürkével jelölt tartományából figyelheti meg, amennyiben a \(\displaystyle T_1\) tükör felé tekint.

4. ábra

Vannak olyan fénysugarak, amelyek a \(\displaystyle T_1\) tükörről visszaverődve elérik a \(\displaystyle T_3\) tükröt is. Ezek úgy haladnak tovább, mintha \(\displaystyle L_1\)-nek \(\displaystyle T_3\)-ra vett \(\displaystyle L_{13}\) tükörképéből indultak volna el, tehát alkalmas (az 5. ábra szürkével jelölt) területén álló megfigyelő számára ott is képződik egy virtuális kép, ha a \(\displaystyle T_3\) tükör felé néz. A továbbiakban a kétszer visszaverődött sugarak nem érnek el újabb tükröt.

5. ábra

A fényforrástól a \(\displaystyle T_3\) tükör felé induló fénysugarak útját a 4. és 5. ábrának a jobb és a bal oldalát felcserélve kapjuk. Ezek két újabb látszólagos képet eredményeznek, \(\displaystyle L_3\)-t és \(\displaystyle L_{31}\)-et. (Az indexek balról jobbra olvasva a fényvisszaverődést okozó tükrök sorszámára utalnak.)

A fényforrásból a \(\displaystyle T_2\) tükörre eső fénysugarak úgy verődnek vissza, mintha az \(\displaystyle L_2\) pontból indultak volna, ott tehát a lámpának virtuális képe keletkezik. Ezek a fénysugarak a továbbiakban nem ütköznek tükröző felületbe, mert a tükörmentes falak vagy áteresztik, vagy pedig elnyelik a fényt. Az \(\displaystyle L_2\) képet a szoba bármelyik részén álló \(\displaystyle M\) megfigyelő láthatja, ha a \(\displaystyle T_2\) tükör felé néz (6. ábra).

6. ábra

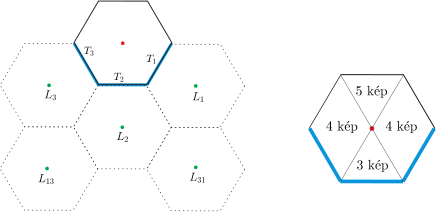

Összefoglalás. A lámpának összesen 5 tükörképe jelenik meg, ezek a 7. ábrán zöld színnel jelölt pontokban találhatóak. Az ábra jobb oldalán az látható, hogy a tükörszoba különböző részeiből a lámpának hány tükörképe figyelhető meg.

7. ábra
