Fizika — Mintamegoldás

A P. 5640. fizika feladat megoldása

Szerk

P. 5640. A Kanári-szigetek legnagyobb városában, Las Palmasban található egy Európában egyedülálló kiállítás, amely a Föld vizeinek élővilágát mutatja be. A kiállítás egyik attrakciója egy \(\displaystyle 400\) köbméteres, függőleges, henger alakú tengeri akvárium, melynek karbantartását búvárok végzik. Vízszintesen körbenézve az akvárium falának hányad részén lát ki az a búvár, aki az \(\displaystyle R\) sugarú henger szimmetriatengelyétől \(\displaystyle d\) távolságra van? A tengervíz törésmutatója \(\displaystyle n\).

(5 pont)

Közli: Vigh Máté, Herceghalom

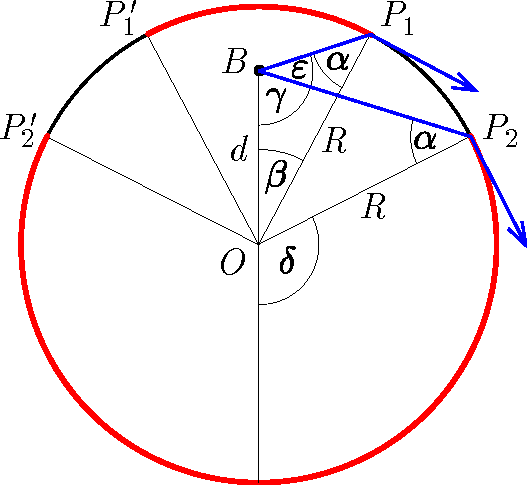

Megoldás. A fénysugarak útja megfordítható, így a búvár abba az irányba lát ki, amerre egy fénysugár ki tud lépni az akváriumból. Ennek az a feltétele, hogy az akvárium falánál a fénysugár beesési szöge ne legyen nagyobb a teljes visszaverődés \(\displaystyle \alpha=\arcsin\tfrac{1}{n}\) határszögénél. Az akváriumot felülnézetben mutató ábrán ez a pirossal jelölt \(\displaystyle P_1'P_1\) és \(\displaystyle P_2'P_2\) íveken teljesül.

A keresett arány az ívekhez tartozó középponti szögek összegének és a teljes szögnek a hányadosa:

\(\displaystyle \eta=\frac{2(\beta+\delta)}{2\pi}=\frac{\beta+\delta}{\pi}. \)

A \(\displaystyle \delta\) szög az \(\displaystyle OBP_2\) háromszög külső szöge, így

\(\displaystyle \delta=\alpha+\gamma. \)

A szinusztételt az \(\displaystyle OBP_1\) és \(\displaystyle OBP_2\) háromszögekre is felírva:

\(\displaystyle \frac{R}{d}=\frac{\sin(\gamma+\varepsilon)}{\sin\alpha}=\frac{\sin\gamma}{\sin\alpha}, \)

amiből egyrészt

\(\displaystyle \gamma=\pi-(\gamma+\varepsilon)=\alpha+\beta, \)

másrészt

\(\displaystyle \sin\gamma=\frac{R}{d}\sin\alpha=\frac{R}{nd}. \)

Mindezek alapján a keresett arány:

\(\displaystyle \eta=\frac{\beta+\delta}{\pi}=\frac{\alpha+\beta+\gamma}{\pi}=\frac{2\gamma}{\pi}=\frac{2}{\pi}\arcsin\frac{R}{nd}. \)

A kifejezés csak \(\displaystyle d\geq\tfrac{R}{n}\) értékeknél értelmezhető. Ha \(\displaystyle d<\tfrac{R}{n}\), akkor \(\displaystyle \eta=1\), azaz a búvár minden irányba kilát az akváriumból.

Fekete Lúcia (Budapest V. Ker. Eötvös J. Gimn., 12. évf.)

9 dolgozat érkezett. Helyes 3 megoldás. Kicsit hiányos (3–4 pont) 2, hiányos (2 pont) 2, nem versenyszerű 2 dolgozat.
