Fizika — Mintamegoldás

A G. 911. fizika gyakorlat megoldása

Szerk

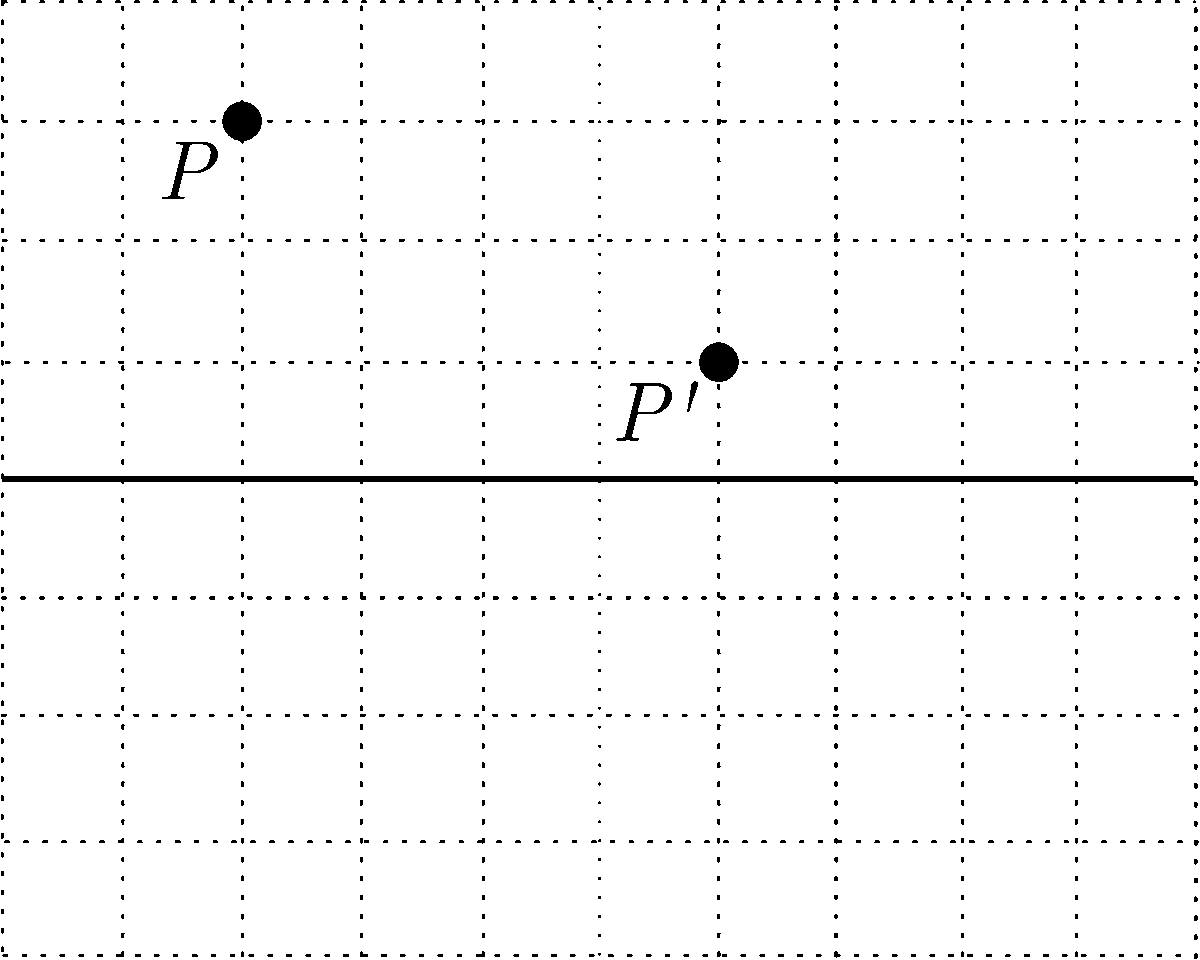

G. 911. Egy vékony szórólencse az ábrán látható \(\displaystyle P\) pontról a \(\displaystyle P'\) pontban állít elő látszólagos képet. A lencse optikai tengelyét a folytonos vonal jelöli, a négyzethálón egy-egy beosztás vízszintesen \(\displaystyle 10~\mathrm{cm}\)-nek, függőlegesen \(\displaystyle 1~\mathrm{cm}\)-nek felel meg. Mekkora a lencse fókusztávolsága?

(4 pont)

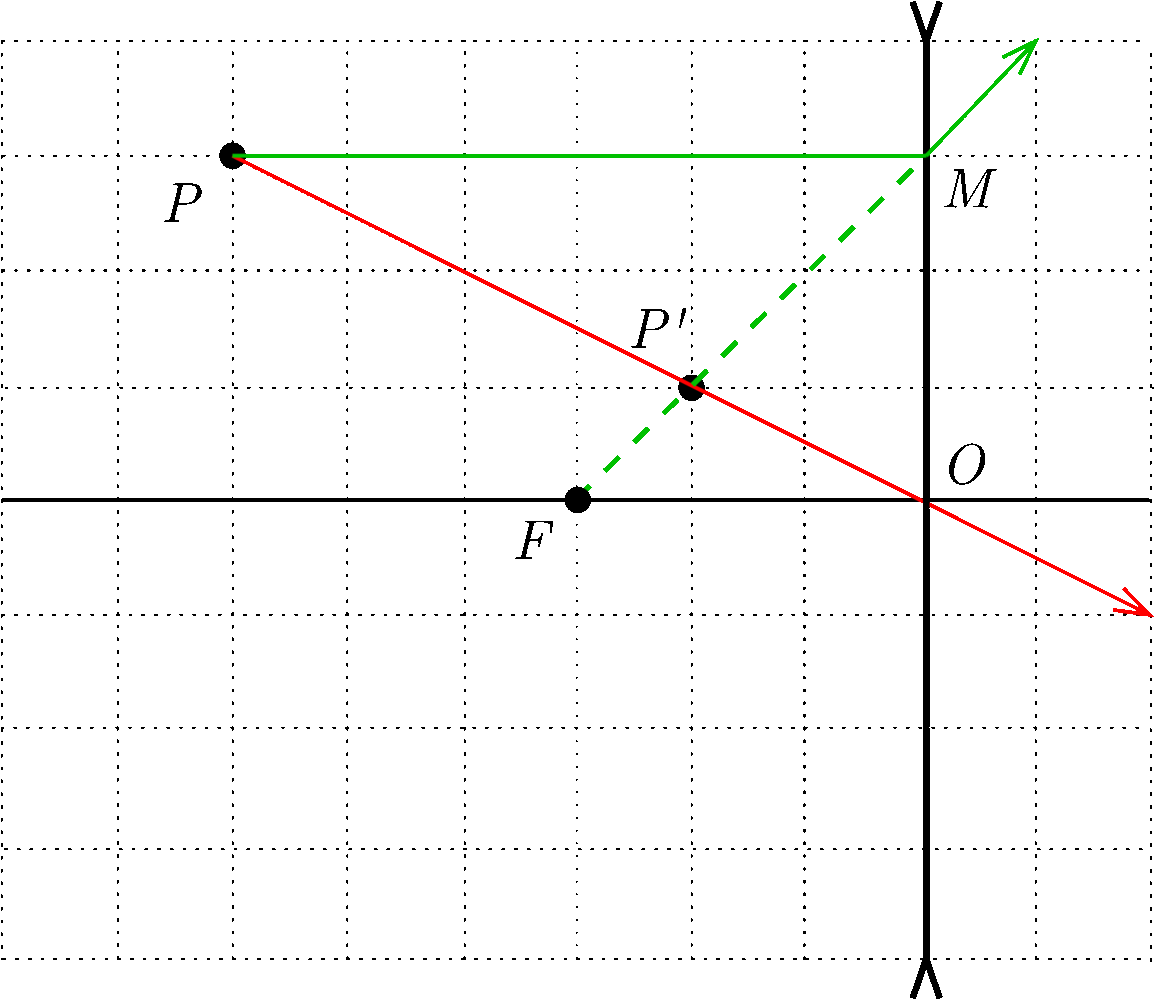

Megoldás. Egy szórólencse egy tárgypontról látszólagos képet állít elő ugyanazon az oldalon, amelyiken a tárgypont van. Ha egy fénysugár áthalad egy szórólencse optikai középpontján, akkor változatlanul halad tovább, ezért a tárgypont, a képpont és az optikai középpont egy egyenesre esik. Ahhoz, hogy megtaláljuk a lencse optikai középpontját, kössük össze a \(\displaystyle P\) és \(\displaystyle P'\) pontokat, majd hosszabbítsuk meg ezt a szakaszt (piros egyenes az ábrán). Ahol ez az egyenes metszi a lencse optikai tengelyét, ott van a lencse középpontja (\(\displaystyle O\)). Állítsunk merőlegest az optikai tengelyre az \(\displaystyle O\) pontban, ez lesz a lencse síkja.

A \(\displaystyle P\) pontból rajzoljunk egy merőleges egyenest a lencse síkjára, amely az \(\displaystyle M\) pontban metszi a lencse síkját. Ez a (zölddel rajzolt) egyenes egy fénysugarat jelképez. Mivel a lencse síkjára párhuzamosan érkező fénysugarak úgy törnek meg a szórólencsén, mintha a fókuszból indulnának, kössük össze a \(\displaystyle P'\) pontot az \(\displaystyle M\) ponttal, ahol ennek a szakasznak a meghosszabbítása (zöld szaggatott vonal) metszi az optikai tengelyt, ott van a lencse (egyik) fókuszpontja.

Az ábráról leolvasható, hogy az \(\displaystyle OF\) távolság \(\displaystyle 30~\mathrm{cm}\), azaz a szórólencse fókusztávolsága \(\displaystyle f=-30~\mathrm{cm}\).

A Tuggyuk csapat: Csuvár Barnabás, Fekete Ákos(Kecskeméti Bányai Júlia Gimn., 9. évf.)

40 dolgozat érkezett. Helyes 27 megoldás. Kicsit hiányos (3 pont) 5, hiányos (1–2 pont) 2, hibás 4, nem versenyszerű 2 dolgozat.
