Fizika — Mintamegoldás

A P. 5708. fizika feladat megoldása

Szerk

P. 5708. Az ábrán látható vízszintes asztal és a rajta lévő \(\displaystyle m\) tömegű test között a súrlódási együttható \(\displaystyle \mu=0{,}5\). A homogén korongnak tekinthető csigák súrlódásmentesen foroghatnak, a fonalak nem csúsznak meg a csigák peremén.

Mekkora nagyságú és milyen irányú erővel terheli a mennyezetet a hozzá rögzített állócsiga?

(5 pont)

Közli: Zsigri Ferenc, Budapest

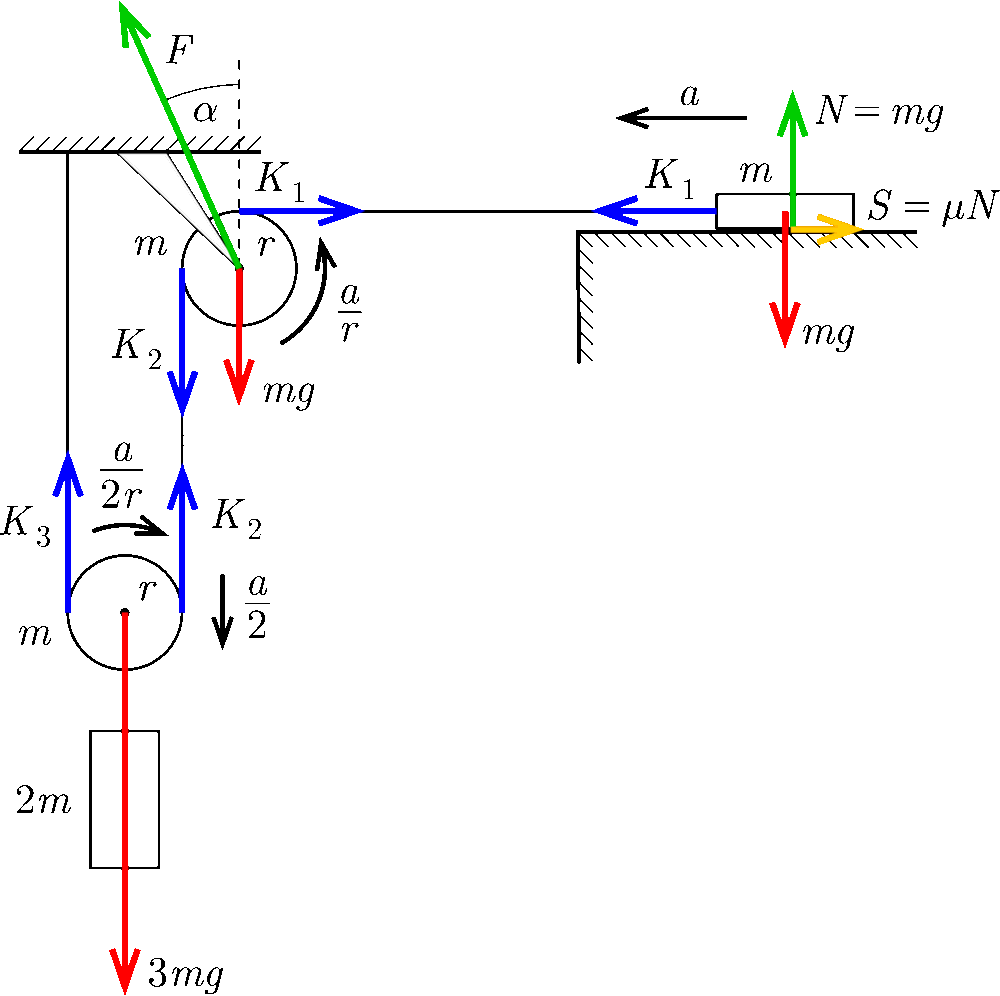

I. megoldás. Ha az asztalon lévő test gyorsulása \(\displaystyle a\), akkor a mozgócsiga és a rá akasztott test közös gyorsulása \(\displaystyle \frac{a}{2}\) (hiszen ha az asztalon lévő test \(\displaystyle x\) távolsággal mozdul el, akkor az állócsiga és a mennyezethez rögzített pont közti fonalhossz \(\displaystyle x\)-szel nő, és ez a mozgócsiga mindkét oldalán \(\displaystyle \frac{x}{2}\) növekedést jelent). Mivel a fonalak nem csúsznak meg, ezért \(\displaystyle r\) sugarú csigák esetén az állócsiga szöggyorsulása \(\displaystyle \frac{a}{r}\), a mozgócsigáé pedig \(\displaystyle \frac{a}{2r}\). Jelölje a testhez kötött fonalrészletben az erőt \(\displaystyle K_1\), a két csiga közötti fonalrészletben \(\displaystyle K_2\), a mennyezet és a mozgócsiga közötti fonalrészletben pedig \(\displaystyle K_3\) (1. ábra).


1. ábra

A dinamika alapegyenletét alkalmazzuk az asztalon mozgó testre és a függőlegesen mozgó testekre (mozgócsiga és a ráakasztott test együtt), a forgómozgás alapegyenletét pedig az álló- és a mozgócsigára (felhasználva, hogy a homogén korong tehetetlenségi nyomatéka \(\displaystyle \frac{1}{2}mr^2\)):

$$\begin{gather*} K_1-\mu mg=ma,\tag{1}\\ 3mg-K_2-K_3=3m\,\frac{a}{2},\tag{2}\\ (K_2-K_1)r=\frac{1}{2}mr^2\,\frac{a}{r}\quad\Rightarrow\quad K_2-K_1=\frac{1}{2}ma,\tag{3}\\ (K_3-K_2)r=\frac{1}{2}mr^2\,\frac{a}{2r}\quad\Rightarrow\quad K_3-K_2=\frac{1}{4}ma.\tag{4} \end{gather*}$$

Az (1) egyenletből

\(\displaystyle K_1=m(a+\mu g). \)

Ezt a (3) egyenletbe beírva adódik, hogy

\(\displaystyle K_2=m\left(\frac{3}{2}a+\mu g\right), \)

majd ezt a (4) egyenletbe beírva pedig

\(\displaystyle K_3=m\left(\frac{7}{4}a+\mu g\right). \)

Ezeket a (2) egyenletbe behelyettesítve:

\(\displaystyle \left(3g-\frac{3}{2}a-\mu g-\frac{7}{4}a-\mu g\right)m=\frac{3}{2}ma, \)

amiből \(\displaystyle \mu=0{,}5\) értékét felhasználva

\(\displaystyle a=\frac{8}{19}g. \)

Ebből

$$\begin{gather*} K_1=\frac{35}{38}mg\approx 0{,}92\,mg,\\ K_2=\frac{43}{38}mg\approx 1{,}13\,mg. \end{gather*}$$

A mennyezet által a csigára ható erő vízszintes és függőleges komponense:

$$\begin{gather*} F_x=K_1=\frac{35}{38}mg\approx 0{,}92\,mg,\\ F_y=K_2+mg=\frac{81}{38}mg\approx 2{,}13\,mg. \end{gather*}$$

Ebből a keresett erő nagysága:

\(\displaystyle F=\sqrt{F_x^2+F_y^2}\approx 2{,}32\,mg, \)

a függőlegessel bezárt szöge pedig:

\(\displaystyle \alpha=\arctg\frac{F_x}{F_y}=\arctg\frac{35}{81}\approx 23{,}4^\circ. \)

Rajtik Sándor Barnabás (Budapesti Fazekas M. Gyak. Ált. Isk. és Gimn., 10. évf.)

II. megoldás. A testek gyorsulását a munkatétellel is meghatározhatjuk. Az elengedés után \(\displaystyle t\) idővel az asztalon mozgó test elmozdulása és sebessége, valamint az állócsiga szögsebessége:

\(\displaystyle s=\frac{1}{2}at^2,\qquad v=at,\qquad \frac{v}{r}=\frac{a}{r}t. \)

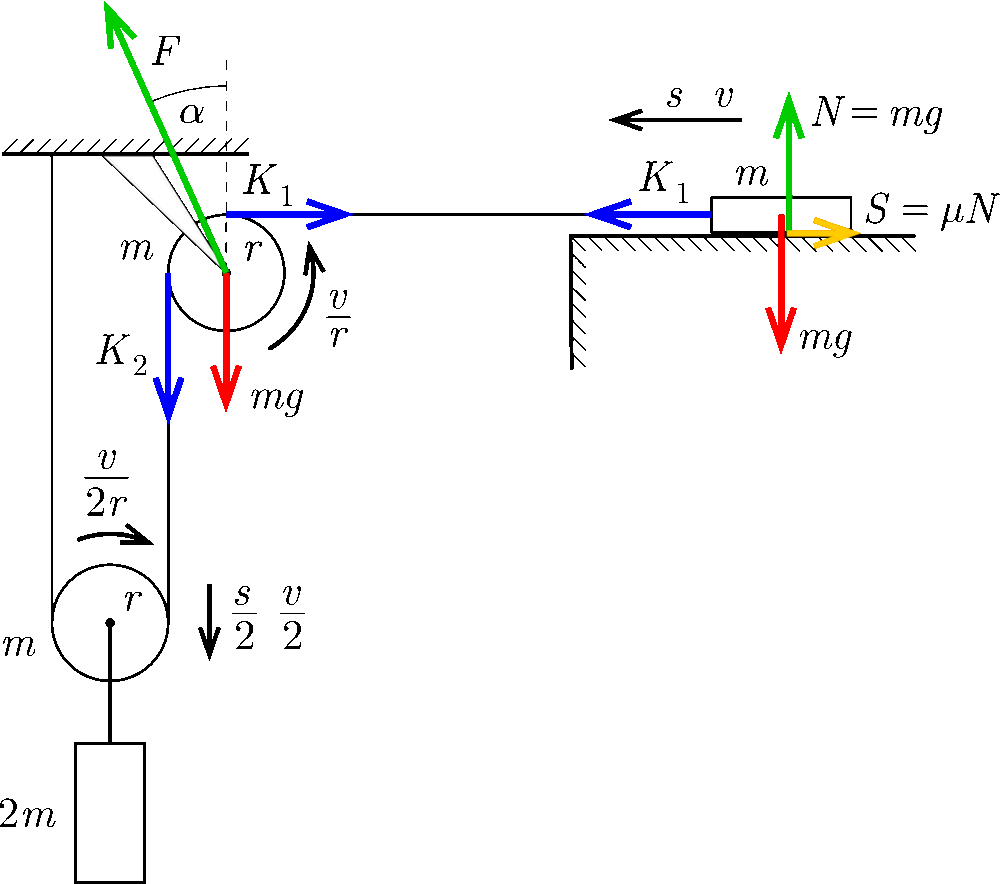

A függőlegesen mozgó test elmozdulása és sebessége, illetve a mozgócsiga szögsebessége az I. megoldás gondolatmenete alapján ezen értékek fele (2. ábrán).


2. ábra

A munkatétel alapján a súrlódási erő \(\displaystyle S=\mu mg\) és a tehetetlenségi nyomaték \(\displaystyle \frac{1}{2}mr^2\) kifejezését, valamint \(\displaystyle \mu=0{,}5\) értékét is felhasználva az asztalon csúszó test gyorsulása:

$$\begin{gather*} \Delta E_{\mathrm{h}}-W_{\mathrm{s}}=\Delta E_{\mathrm{m}},\\ 3mg\frac{s}{2}-\mu mgs=\frac{1}{2}\cdot 3m\left(\frac{v}{2}\right)^2+\frac{1}{2}\cdot\frac{1}{2}mr^2\left(\frac{v}{2r}\right)^2+\frac{1}{2}\cdot\frac{1}{2}mr^2\left(\frac{v}{r}\right)^2+\frac{1}{2}mv^2,\\ \frac{3}{4}mgat^2-\frac{1}{4}mgat^2=\frac{3}{8}ma^2t^2+\frac{1}{16}ma^2t^2+\frac{1}{4}ma^2t^2+\frac{1}{2}ma^2t^2,\\ \frac{1}{2}gat^2=\frac{19}{16}a^2t^2,\\ a=\frac{8}{19}g, \end{gather*}$$

az előző megoldással összhangban. Innentől a megoldás megegyezik az I. megoldással.

34 dolgozat érkezett. Helyes 9 megoldás. Kicsit hiányos (3–4 pont) 12, hiányos (1–2 pont) 10, hibás 2, nem értékelt 1 dolgozat.
